柔性防水套管安裝圖
更新：2022-8-29 17:34:12??????點擊：
- 品牌：???RTD
- 型號：???
產品介紹

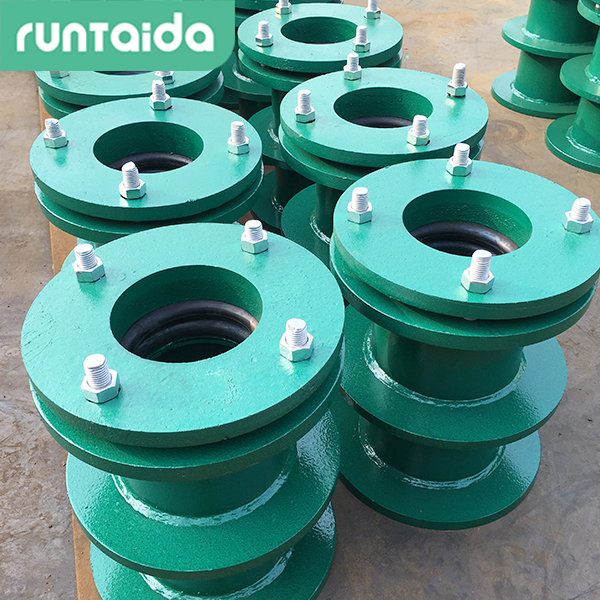

柔性防水套管安裝圖
使用范圍
本產品適用于民用，一般工業，市政給排水工程構（建）筑物
柔性防水套管02S404圖集：
產品數據：
| DN | D1 | D2 | D3 | D4 | δ | b（上盤） | b（下盤） | kg |
| 50 | 60 | 95 | 65 | 145 | 4 | 14 | 12 | 14.4 |
| 65 | 76 | 114 | 80 | 165 | 4 | 14 | 12 | 16.89 |
| 80 | 89 | 127 | 95 | 180 | 4 | 18 | 12 | 21.12 |
| 100 | 108 | 146 | 114 | 200 | 4.5 | 18 | 12 | 24.37 |
| 125 | 133 | 180 | 140 | 235 | 6 | 18 | 12 | 31.92 |
| 150 | 159 | 203 | 165 | 260 | 6 | 18 | 12 | 35.77 |
| 200 | 219 | 265 | 226 | 320 | 6 | 18 | 12 | 44.69 |
| 250 | 273 | 325 | 280 | 380 | 8 | 18 | 12 | 59.41 |
| 300 | 325 | 377 | 333 | 435 | 10 | 22 | 16 | 89.37 |
| 350 | 377 | 426 | 385 | 485 | 10 | 22 | 16 | 99.74 |
| 400 | 426 | 480 | 435 | 540 | 10 | 22 | 16 | 114 |
| 450 | 480 | 530 | 488 | 590 | 10 | 22 | 16 | 124.1 |
| 500 | 530 | 585 | 538 | 645 | 10 | 22 | 16 | 139.3 |
| 600 | 630 | 690 | 640 | 755 | 10 | 26 | 20 | 197.2 |
| 700 | 720 | 780 | 730 | 845 | 10 | 26 | 20 | 222.6 |
| 800 | 820 | 880 | 830 | 950 | 10 | 30 | 20 | 280 |
| 900 | 920 | 980 | 930 | 1050 | 10 | 30 | 20 | 309.6 |
| 1000 | 1020 | 1080 | 1030 | 1150 | 10 | 30 | 20 | 341.1 |
以上數據僅供參考，詳細參數可以電話咨詢我工廠技術部。
